La température est un facteur environnemental crucial qui peut avoir un impact significatif sur les performances de divers équipements industriels, et les panneaux de contrôle de pression ne font pas exception. En tant que fournisseur leader dePanneaux de contrôle de pression, j'ai pu constater par moi-même à quel point les fluctuations de température peuvent poser des défis et des opportunités dans le fonctionnement de ces panneaux. Dans cet article de blog, j'examinerai la relation complexe entre la température et les performances des panneaux de contrôle de pression, en explorant les mécanismes sous-jacents, les problèmes potentiels et les stratégies d'atténuation efficaces.
Comprendre les bases des panneaux de contrôle de pression
Avant d'explorer l'impact de la température, il est essentiel de comprendre ce que sont les panneaux de contrôle de pression et comment ils fonctionnent. Les panneaux de contrôle de pression sont des systèmes sophistiqués conçus pour surveiller, réguler et contrôler les niveaux de pression dans divers processus industriels. Ils sont couramment utilisés dans des applications telles que la production pétrolière et gazière, le traitement chimique, le traitement de l’eau et la production d’électricité.
Ces panneaux sont généralement constitués de capteurs, de contrôleurs, de vannes et d'autres composants qui fonctionnent ensemble pour maintenir la pression souhaitée dans une plage spécifiée. Les capteurs mesurent la pression du fluide ou du gaz dans le système, et les contrôleurs analysent les données et envoient des signaux aux vannes pour ajuster le débit et maintenir la pression au point de consigne.
L'impact de la température sur les composants du panneau de commande de pression
La température peut affecter les performances des panneaux de contrôle de pression de plusieurs manières, principalement en influençant le comportement de leurs composants individuels. Examinons de plus près l'impact de la température sur certains des composants clés d'un panneau de contrôle de pression :
Capteurs
Les capteurs de pression sont les yeux et les oreilles d'un panneau de contrôle de pression, fournissant des données en temps réel sur les niveaux de pression dans le système. Cependant, la température peut avoir un impact significatif sur la précision et la fiabilité de ces capteurs.
La plupart des capteurs de pression sont basés sur le principe de la piézorésistivité, selon lequel la résistance électrique d'un matériau change en réponse à la pression appliquée. La température peut affecter les propriétés piézorésistives du matériau du capteur, entraînant des modifications du signal de sortie et introduisant potentiellement des erreurs dans la mesure de pression.
Par exemple, une augmentation de la température peut provoquer une dilatation du matériau du capteur, ce qui peut modifier la répartition des contraintes à l'intérieur du capteur et altérer sa réponse piézorésistive. Cela peut entraîner un décalage dans la courbe d'étalonnage du capteur, conduisant à des lectures de pression inexactes. De plus, des températures élevées peuvent également provoquer du bruit thermique dans le capteur, ce qui peut dégrader davantage le rapport signal/bruit et réduire la précision de la mesure.
Contrôleurs
Les contrôleurs d'un panneau de contrôle de pression sont chargés de traiter les données des capteurs et de prendre des décisions sur la manière d'ajuster les vannes pour maintenir la pression souhaitée. La température peut affecter les performances des contrôleurs de plusieurs manières.
L’une des principales préoccupations concerne l’impact de la température sur les composants électroniques du contrôleur. Des températures élevées peuvent entraîner une augmentation de la résistance électrique des composants, ce qui peut entraîner une dissipation de puissance et une génération de chaleur. Cela peut encore augmenter la température des composants, créant une boucle de rétroaction positive pouvant éventuellement conduire à une défaillance des composants.
De plus, la température peut également affecter les performances des microprocesseurs et autres circuits intégrés du contrôleur. Des températures élevées peuvent entraîner une diminution de la vitesse d'horloge du microprocesseur, ce qui peut ralentir le traitement des données et réduire la réactivité du système de contrôle.
Vannes
Les vannes sont les actionneurs d'un panneau de contrôle de pression, chargés d'ajuster le débit du fluide ou du gaz dans le système pour maintenir la pression souhaitée. La température peut avoir un impact significatif sur les performances des vannes.
L’une des principales préoccupations concerne l’effet de la température sur les matériaux des vannes. Des températures élevées peuvent provoquer une dilatation ou une contraction des sièges et des joints de vanne, ce qui peut entraîner des fuites ou une mauvaise étanchéité. Cela peut entraîner une perte de contrôle de la pression et potentiellement compromettre la sécurité et l'efficacité du système.
De plus, la température peut également affecter la viscosité du fluide ou du gaz circulant dans la vanne. À mesure que la température augmente, la viscosité du fluide ou du gaz diminue généralement, ce qui peut affecter les caractéristiques de débit et les performances de la vanne. Par exemple, une diminution de la viscosité peut entraîner l'ouverture ou la fermeture de la vanne plus rapidement que prévu, entraînant un dépassement ou une instabilité du système de contrôle de pression.
Problèmes potentiels causés par les fluctuations de température
L'impact de la température sur les composants d'un panneau de contrôle de pression peut entraîner plusieurs problèmes potentiels, notamment :
Mesure de pression inexacte
Comme mentionné précédemment, la température peut affecter la précision des capteurs de pression, conduisant à des lectures de pression inexactes. Cela peut amener le système de contrôle à prendre des décisions incorrectes sur la manière de régler les vannes, ce qui peut entraîner des conditions de surpression ou de dépression dans le système.
Réactivité réduite du système
Des températures élevées peuvent ralentir le traitement des données par les contrôleurs et l'actionnement des vannes, réduisant ainsi la réactivité du système de contrôle de pression. Cela peut rendre plus difficile le maintien de la pression souhaitée dans une tolérance étroite, en particulier dans les applications où des changements rapides de pression sont attendus.
Défaillance d'un composant
Une exposition prolongée à des températures élevées peut entraîner la dégradation et éventuellement la défaillance des composants électroniques du panneau de commande de pression. Cela peut entraîner des temps d'arrêt et des réparations coûteux, ainsi que des risques potentiels pour la sécurité.
Fuite et défaillance du joint
Les fluctuations de température peuvent provoquer une dilatation et une contraction des sièges de vanne et des joints, entraînant des fuites et une défaillance des joints. Cela peut entraîner une perte de contrôle de la pression, ainsi que des risques potentiels pour l'environnement et la sécurité.
Stratégies d'atténuation
Pour minimiser l'impact de la température sur les performances d'un panneau de contrôle de pression, plusieurs stratégies d'atténuation peuvent être mises en œuvre :
Compensation de température
L’un des moyens les plus efficaces de gérer l’impact de la température sur les capteurs de pression consiste à mettre en œuvre des techniques de compensation de température. Cela implique l'utilisation de capteurs supplémentaires pour mesurer la température du capteur et l'application d'un facteur de correction à la mesure de pression pour tenir compte des effets de la température.
Gestion thermique
Une bonne gestion thermique est essentielle pour garantir le fonctionnement fiable du panneau de contrôle de pression. Cela peut inclure l'utilisation de dissipateurs thermiques, de ventilateurs et d'autres dispositifs de refroidissement pour dissiper la chaleur générée par les composants électroniques. De plus, le panneau doit être installé dans un endroit bien ventilé pour éviter l'accumulation de chaleur.
Sélection de composants résistants à la température
Lors de la conception et de la sélection des composants d'un panneau de contrôle de pression, il est important de choisir des composants conçus pour fonctionner dans la plage de température prévue. Cela peut inclure l’utilisation de capteurs, de contrôleurs et de vannes conçus pour résister à des températures élevées et dont la fiabilité a été testée dans des conditions extrêmes.
Entretien et inspection réguliers
Un entretien et une inspection réguliers du panneau de contrôle de pression sont essentiels pour garantir ses performances et sa fiabilité continues. Cela peut inclure la vérification de l'étalonnage des capteurs, l'inspection des vannes pour détecter les fuites et l'usure, et le nettoyage des composants électroniques pour éliminer toute poussière ou débris qui auraient pu s'accumuler.

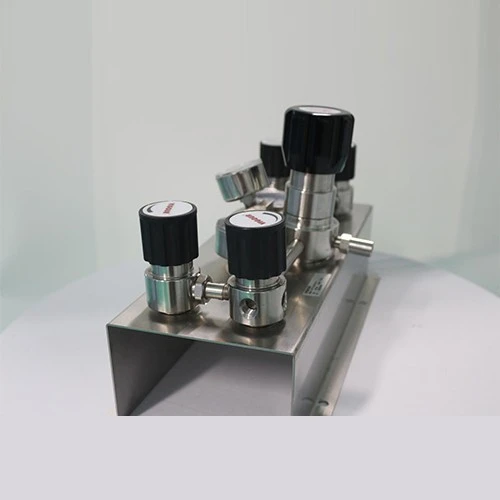

Le rôle deSystème de changement automatiqueen gestion de la température
Dans certaines applications, unSystème de changement automatiquepeut jouer un rôle crucial dans la gestion de l’impact de la température sur le panneau de contrôle de pression. Un système de changement automatique est conçu pour basculer entre deux ou plusieurs sources de pression ou boucles de contrôle en fonction de critères prédéfinis, tels que la pression, la température ou le débit.
En utilisant un système de changement automatique, il est possible de garantir que le panneau de contrôle de pression fonctionne toujours dans des conditions optimales, même en présence de fluctuations de température. Par exemple, si la température d'une source de pression dépasse un certain seuil, le système de commutation automatique peut passer à une autre source de pression fonctionnant à une température plus basse.
Conclusion
La température est un facteur critique qui peut avoir un impact significatif sur les performances d'un panneau de contrôle de pression. En comprenant les mécanismes sous-jacents et les problèmes potentiels causés par les fluctuations de température et en mettant en œuvre des stratégies d'atténuation efficaces, il est possible de garantir le fonctionnement fiable du panneau et de maintenir la pression souhaitée dans une tolérance étroite.
En tant que fournisseur leader dePanneaux de contrôle de pression, nous nous engageons à fournir à nos clients des produits et des solutions de haute qualité conçus pour résister aux défis des environnements difficiles. Si vous avez des questions ou avez besoin de plus d'informations sur nos panneaux de contrôle de pression ou sur la façon de gérer l'impact de la température sur leurs performances, n'hésitez pas à nous contacter. Nous sommes impatients de travailler avec vous pour répondre à vos besoins en matière de contrôle de pression.
Références
- "Technologie des capteurs de pression : principes fondamentaux et applications" par RK Sharma
- "Ingénierie des systèmes de contrôle" par Norman S. Nise
- "Manuel des vannes" par J. Paul Tullis
